系統介紹

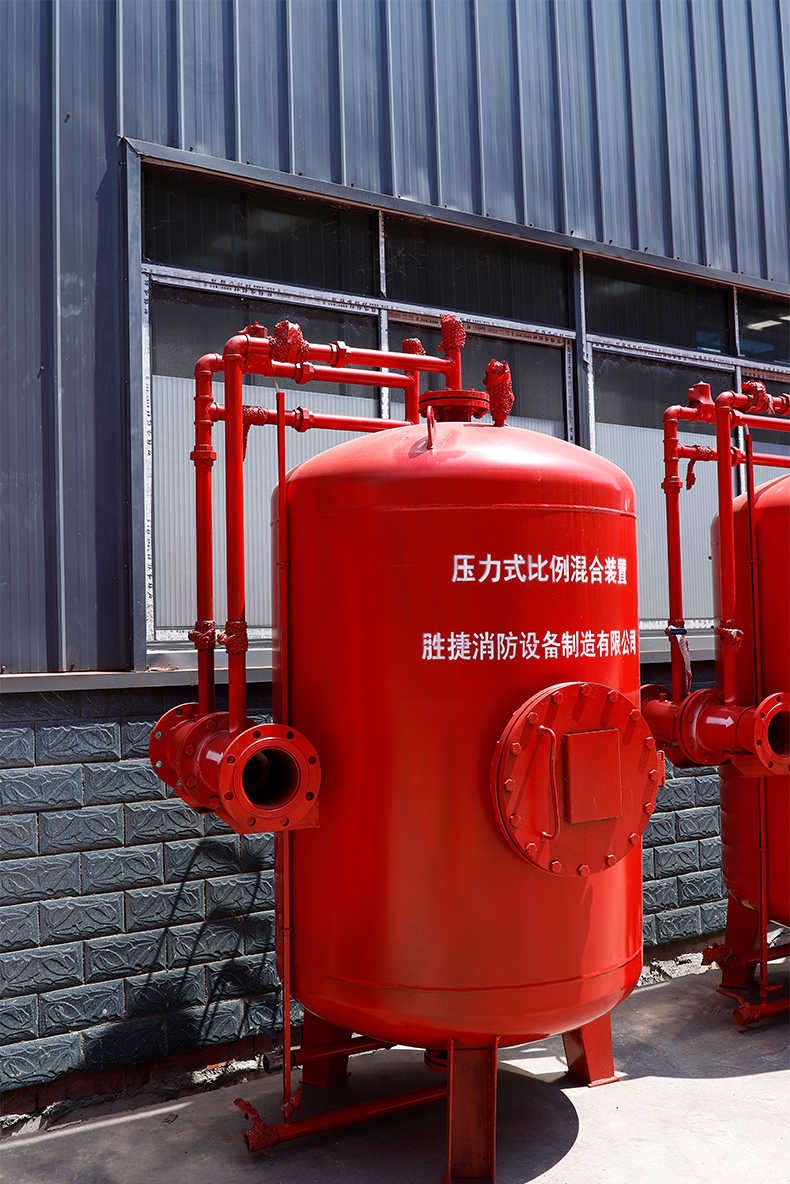

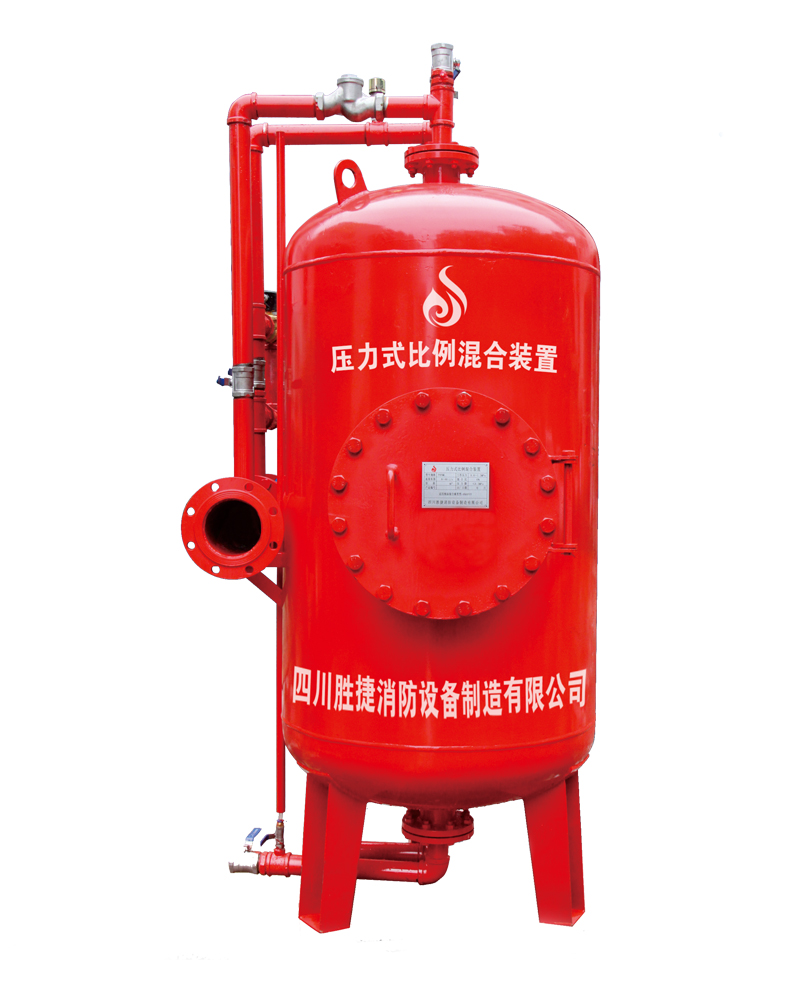

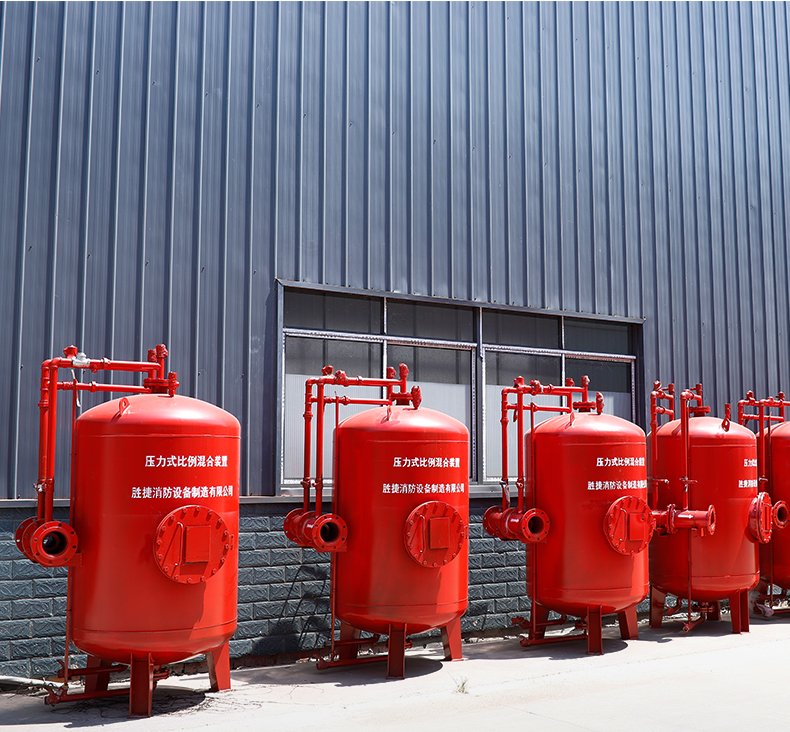

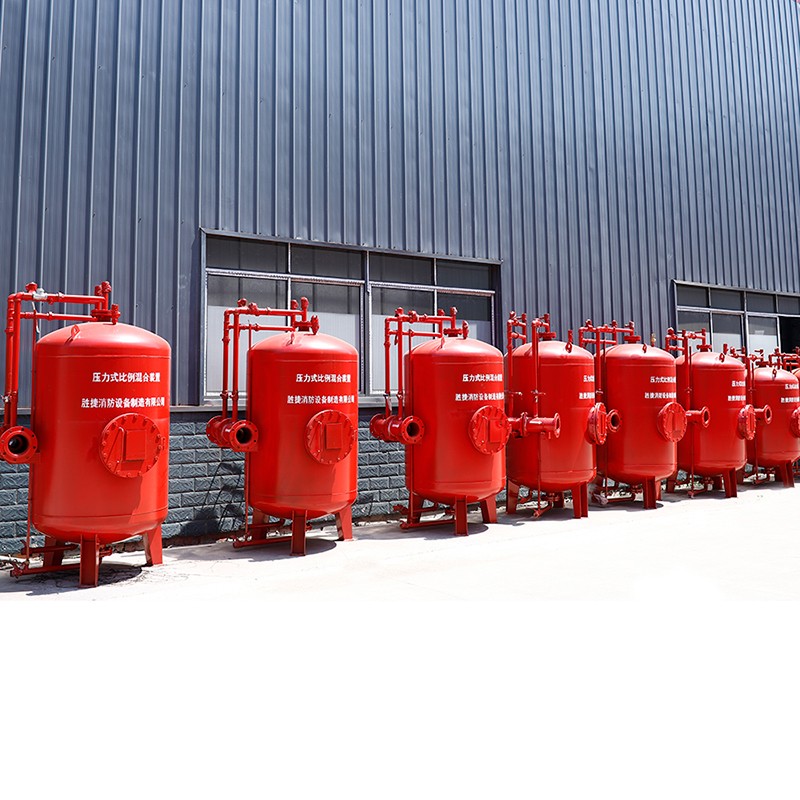

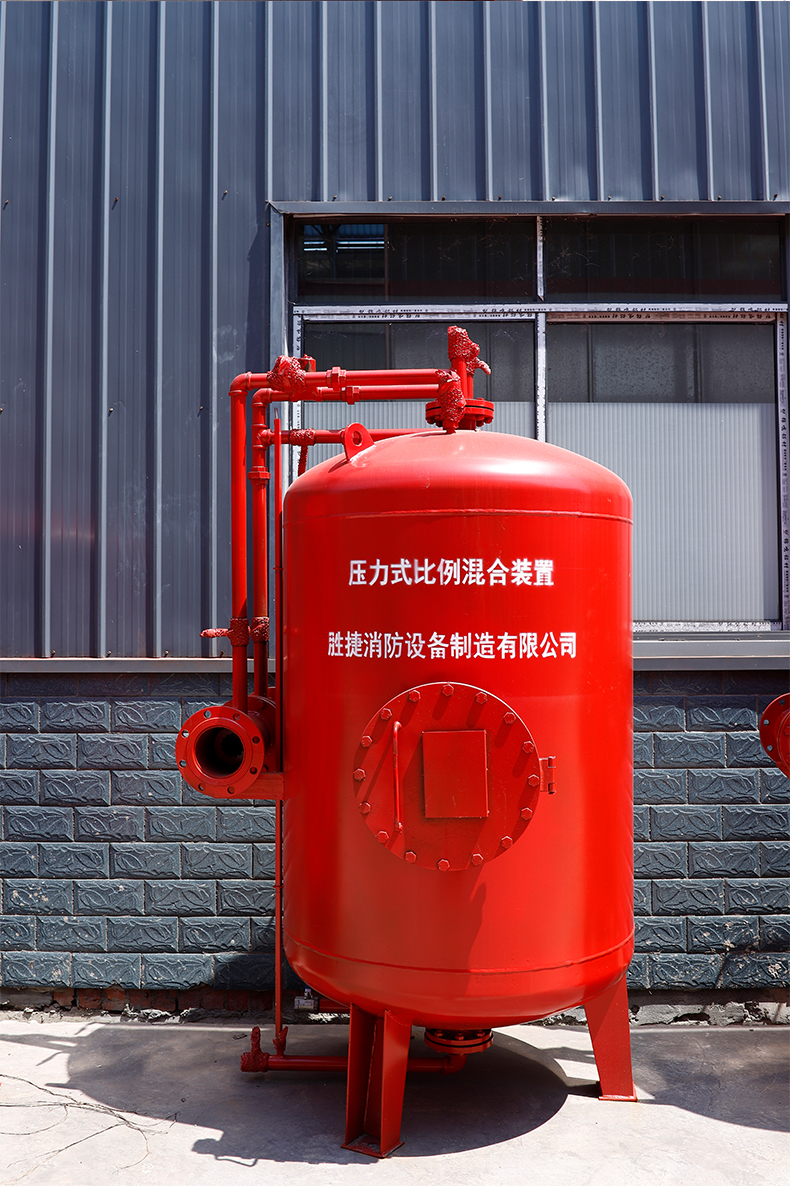

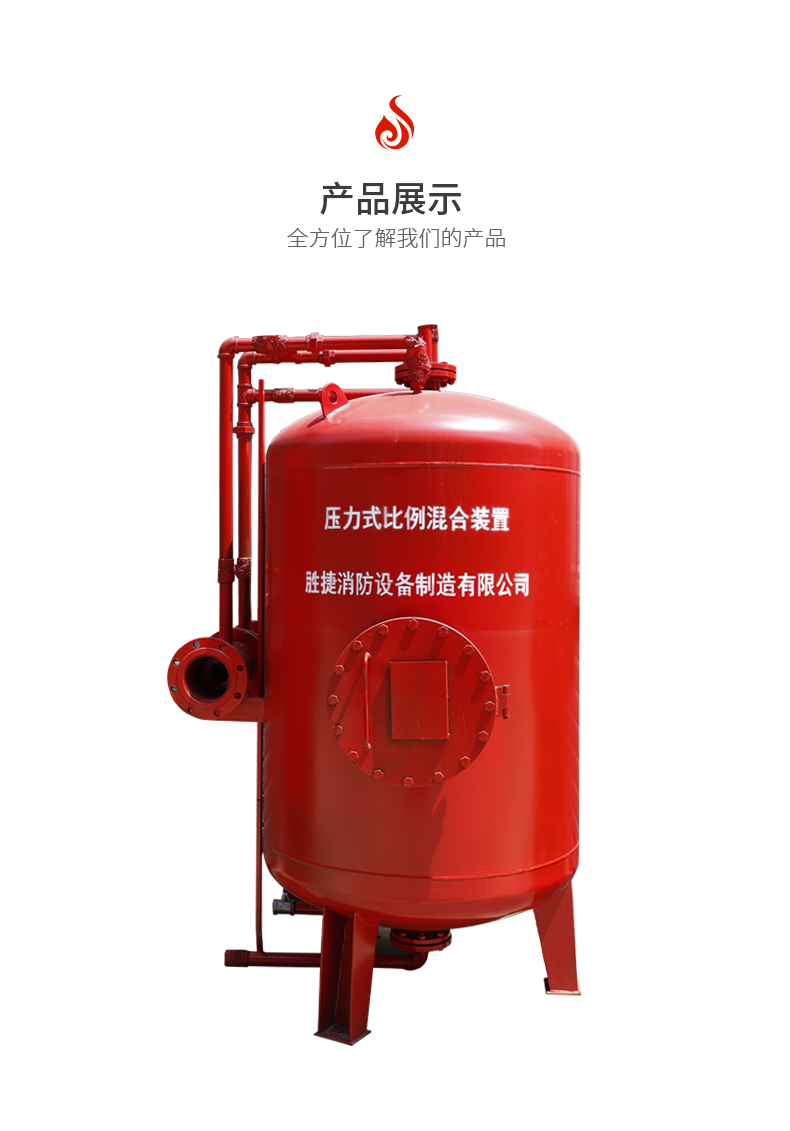

壓力式比例混合裝置主要由帶膠囊的泡沫液壓力儲罐與利用文丘里效應制成的PHYM型壓力式比例混合器組成，當系統管網中的水流經比例混合器時，在比例混合器的前后會形成壓差。壓高處的一部分水進入罐內，擠壓膠囊，將膠囊中的泡沫液擠壓至系統管網低壓處與水混合形成泡沫混合液。配合泡沫發生器產生相應的泡沫來滅火。本產品配合水泵及相應的泡沫液和泡沫產生器可組成各種低、中、高倍數泡沫滅火系統及泡沫噴淋、水成膜泡沫滅火系統。

系統組成

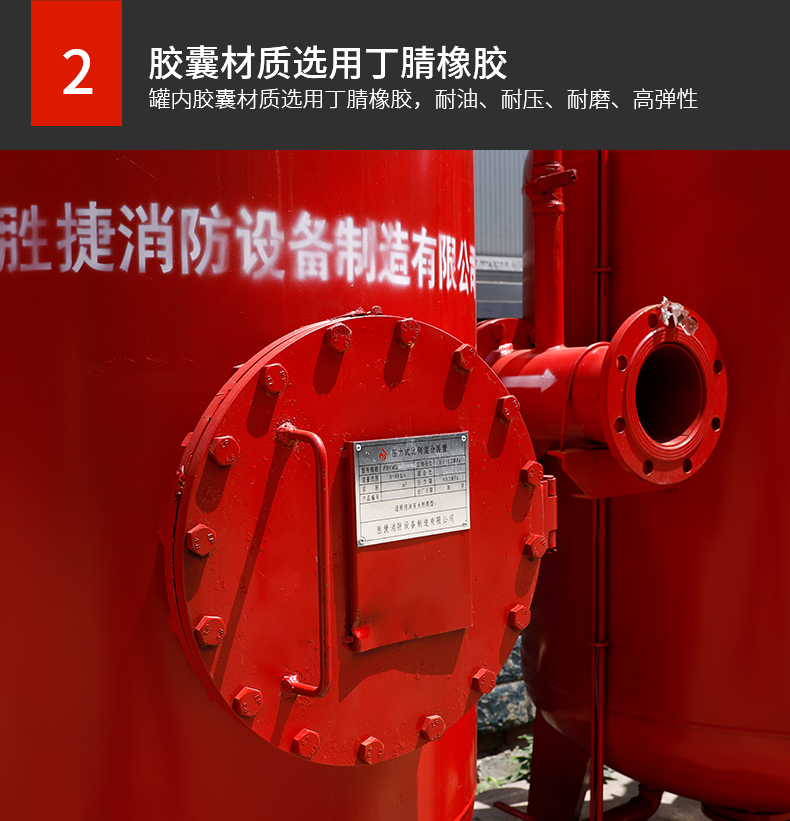

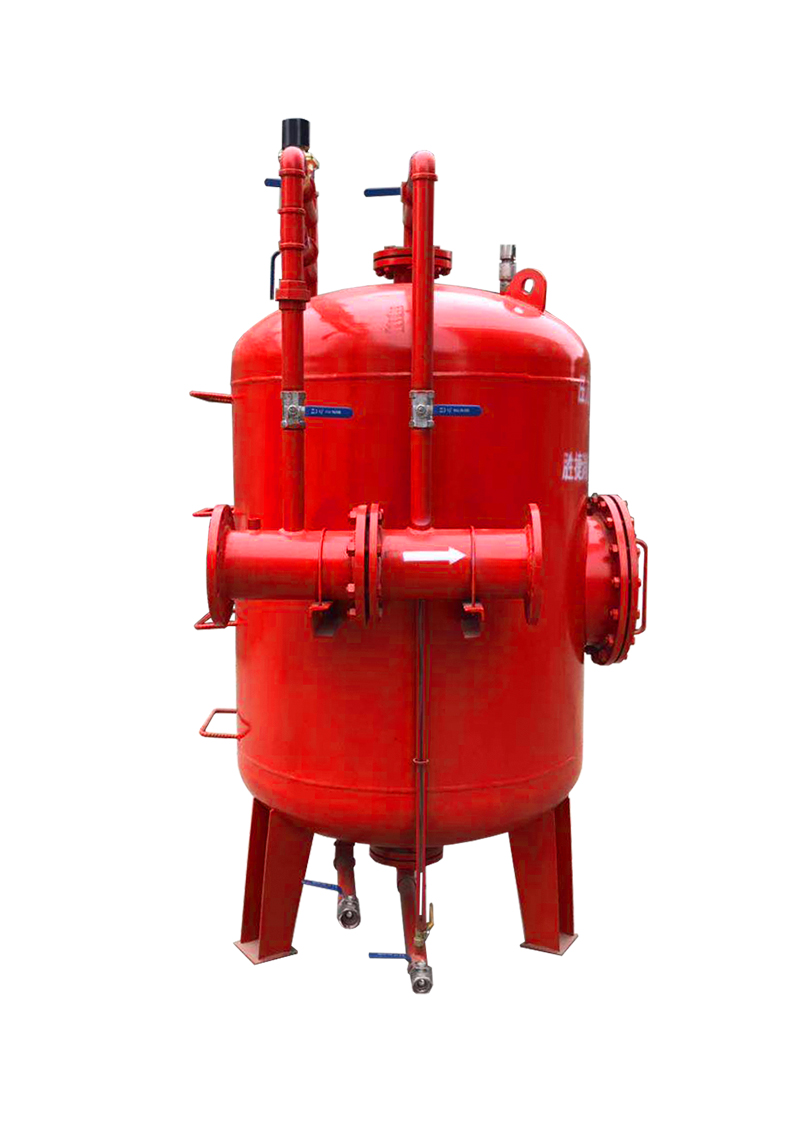

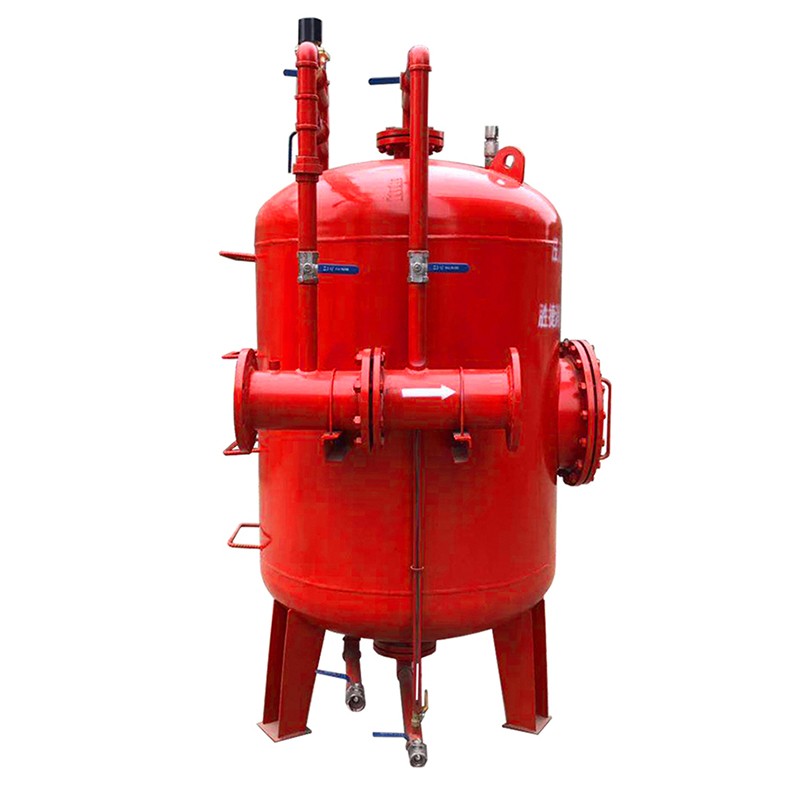

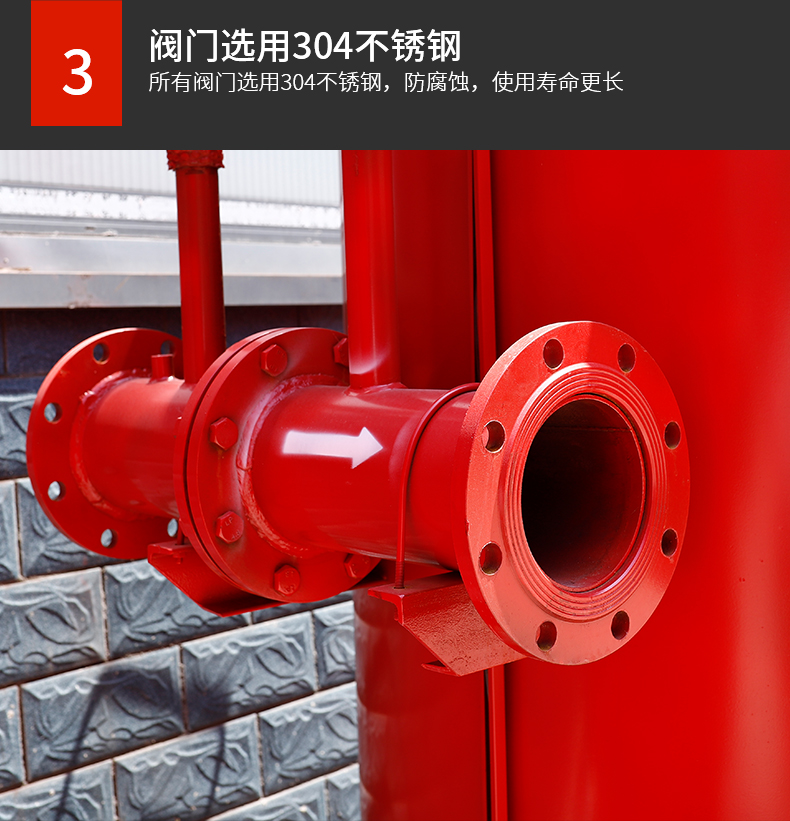

消防泡沫罐主要有罐體、膠囊、比例混合器、進水管路、出液管、排水閥、排污閥、安全閥、壓力表組成。

工作原理
當壓力水經比例混合器時，一部分壓力水（6%或3%）由支管進入泡沫液儲罐內擠壓膠囊，置換出等量的泡沫液與另一部分水（94%或97%）在比例混合器內混合成泡沫混合液提供給泡沫產生裝置，產生空氣泡沫進行滅火。

應用場所
壓力式比例混合裝置適用于飛機庫、油庫、倉庫、礦井、電纜溝、隧道、及其他地下建筑、石油液化氣站、賓館電動機、汽油機、柴油機、消防車、消防艇等場所。

供液時間
混合器在某一混合比和某一流量下的供液時間按下計算
T＝V/O*λ
T：表示時間秒（S）
V：儲液容量升（L）
Q：混合液容量升/秒（L/S）
λ：混合比3%或6%
